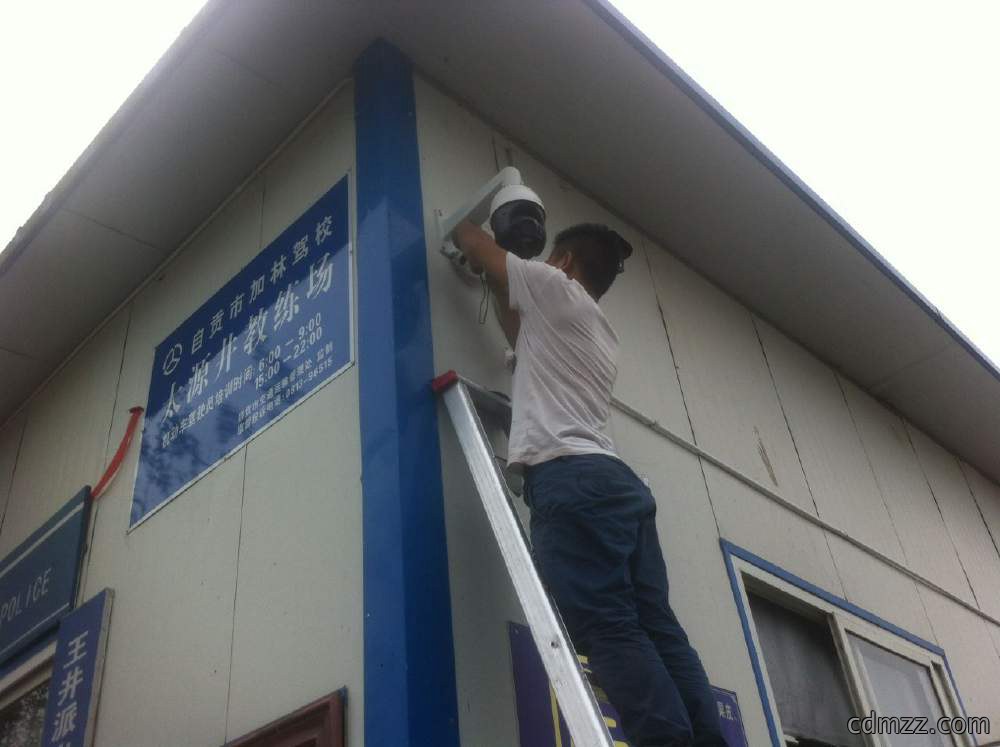

闭路電視监控系統安裝施工細節要求及標準
发布：admin 時間：2025-02-18
闭路電視监控系統安裝施工(gong)細節要求及標準
一、 線缆的敷設和保護
1、線缆的敷設：線(xian)缆的(de)型號、規格應與設計規(gui)定(ding)相符。線缆的布防應自然平直，不(bu)得(de)產生扭绞、打圈接头(tou)等現(xian)象，不應受到外力的(de)挤壓和(he)损伤。線缆兩端(duan)應(ying)贴有標簽，應標明编號，標簽书寫應清(qing)晰、端正和正確。線(xian)缆的弯曲半径應符(fu)合下列規定：
1） 非屏蔽4對對绞電缆的弯曲半径至(zhi)少(shao)為電缆外径的4倍。
2） 屏蔽4對對绞電缆的弯曲半径至(zhi)少(shao)為電缆外径的6--10倍。
3） 主干對绞電缆的弯曲(qu)半径至少為電缆外径的10倍。
4） 光缆的弯曲半径至少為光缆外(wai)径(jing)的15倍。電源線(xian)、各種線缆應分隔布放。線缆間的最小净(jing)距符合設計要求。
對绞線缆與電力線最小净距單位範围条件最小净(jing)距(mm)380V<2kVA380V2.5-5kVA380V>5kVA對绞電(dian)缆與電力電缆平行敷設130300600有一方在接(jie)地的金屬槽道或鋼管中70150300雙方均在接地的金(jin)屬槽道或鋼管(guan)中注80150注：雙(shuang)方(fang)都在接地的金屬槽道或鋼管中，且平行长度(du)小於(yu)10米(mi)時，最小間(jian)距可(ke)為10mm。
2、预埋暗(an)管敷設和保護要求(qiu)：
1） 敷(fu)設暗管均采用PVC管。布放多層屏蔽電缆、扁平缆(lan)線和大對数電缆或主干光缆(lan)時，直線管道的管径(jing)利(li)用率應為50%--60%，弯(wan)管道應為40%--50%。暗管布放4對對绞電缆或4芯以下(xia)光缆時，管道(dao)的截面利用(yong)率為25%--30%。
2）预埋在牆體中(zhong)間暗管的最大管径不宜超過(guo)50mm。
3）直線布管每30米處應安裝過線盒裝置(zhi)。
4）暗管的轉弯角度應大於90度，在路径上每根(gen)暗管的轉弯角(jiao)不得多於2個，並不應有S弯出(chu)現，有弯头的管段长度超過(guo)20米(mi)時，應安裝管線過(guo)線盒裝置；在有2個弯時，不超過15米應安裝過線盒。
5）暗管轉(zhuan)弯的曲率半径不應小於该管(guan)外径的6倍，如暗管外(wai)径大於(yu)50mm時，不應小於10倍。
6）暗(an)管管口應光滑，並(bing)加有護口保護(hu)，管口伸出部位宜為25—50mm。
3、布放電缆管道面积利用率：
管径(jing)管道面(mian)积内径（mm）内径截面积(mm2)A=0.79D2A（面积）D（管内(nei)径）最大占用面积布放一根電缆截面利用率為53%(mm2)布放兩根電缆截(jie)面利用率為31%(mm2)布放三根以上電缆截面利用率為40%(mm2)15.80197104627820.9034518310713826.6055929617322435.1097351630238940.90132270141052952.502177115467587162.70310616469631242六類雙绞線缆外径為5.6mm,截面积為：A=0.79D2=25mm2
4、電缆布放(fang)最大数(shu)量： 管内(nei)径（mm）布放(fang)電缆数量（根）15.80320.90526.60935.101540.902152.503462.7049
