安防监控系統(tong)應该(gai)要考虑如何組網和配套設備
监控安防安裝(zhuang)與(yu)組網方式
需要設備:
網絡摄(she)像機、硬(ying)盘錄像機NVR(或者普通pc機加客戶端，適合家有臺式電脑的普通用(yong)戶少量安裝(zhuang))、交(jiao)换機、硬盘、顯示器、網線、電源護套(tao)線、電源適(shi)配器(或12V直(zhi)流(liu)開關電源)、摄(she)像機支架、網線水晶头等。
监控系統安裝原理:
前端摄像機在供(gong)電正常運(yun)行的状態下，通過網線和交换機(ji)將捕捉到的(de)視頻信號傳到后臺的硬盘錄像機就行预覽和存储。针對监控系統點数的不同具體的连接方式有差异，具體连接圖可看下面第三步。
安裝步骤:
第一步，先熟悉下监控套裝下各產品，確定摄像機的安裝位置(zhi)和监控區域，將摄像機通過摄像機支架(jia)固定到建筑物或杆架(jia)上。
第二步(bu)，確定后臺設(she)備(硬盘錄像機和顯示器)的摆(bai)放位置(zhi)，硬盘錄像機安裝好硬盘並摆放(fang)好，並為后(hou)臺設備準備(bei)好電源插排。
第三步，前后端都(dou)完成好后，就需要(yao)布線(xian)，線路分兩部分:
首先，確認好交换機的位置(zhi)，需通過網線將每個摄像機连(lian)接到交(jiao)换機，還需要將網絡硬盘錄像機(NVR)跟交换機接通，本着方便走線和美(mei)觀、安全的原則走線，並在每(mei)根網線兩头做好水晶(jing)头;
其次，摄像(xiang)機電源供電線布線，每個(ge)摄像機都(dou)需要一個12V/1A或2A的(de)電(dian)源適配器，看(kan)施工環境或成(cheng)本要求，可以用開關(guan)電源代替(建議一個12V/10A的開(kai)關電源(yuan)不要带超過10個摄像头，以此類推)，需另配電源插头。另外，根據(ju)监控系統的點数(shu)不同，所采用的连接方式也不同。
架構一、1-8個點的(de)小型工程
针對於1-8個點的(de)小型工程，可(ke)以直接(jie)采用普通百兆交换機實現網絡環境搭建。假如采用200萬像素IPC，碼流以4Mbps計算，8臺摄像機占用带(dai)宽為(wei)8*4=32M，而百兆交换機實际使用(yong)率(lv)為50%-70%，即50-70M，完全可以满足(zu)8臺IPC的傳輸要求。
我們可以看到，小型網(wang)絡的組網拓扑圖没有用到核心交换(huan)機。
架構二、9-50個點的中小型工程(cheng)
针對於 9-50個點的中小型工程(cheng)，仅仅采用百兆交(jiao)换機是远远不够的，需要更高性能的二層全千兆交换機作為匯聚，才能(neng)保證視頻信息的流畅傳輸(shu)。
如采(cai)用200萬像素IPC，碼流以4Mbps計算，20臺摄像機占用带(dai)宽為(wei)4M*20=80M，如果是按照(zhao)10臺摄像(xiang)機接入百兆交换(huan)機的話，那麼我們需要2臺接入層交换機，那麼匯聚層交换機需要二層千兆交换機。
架構一、50個點以上的中大(da)型工程(cheng)
针對於50個點以上的中大(da)型工程(cheng)，需要采用三層網絡架構:接(jie)入層(ceng)、匯聚層、核心層。同(tong)時由於點位较多，對核心(xin)層交换機的性能要求较高，一般这(zhe)種情况下需選擇華為或華三等知名廠家的三層全千兆核心(xin)交换機。
第四(si)步(bu)，調試摄像機(ji)，在(zai)安裝(zhuang)完成，並接通所(suo)有(you)線路之后，為摄像機(ji)送上電源，需在網絡硬盘錄像機(NVR)上進行(xing)相關網(wang)絡設置，添加分配網絡摄像(xiang)機(不同廠家的配置方法有(you)差异(yi))，这樣添加完所有摄像(xiang)機(ji)后，就會(hui)看到圖像，可以(yi)對摄像機的(de)角度、可調焦镜头等進行調(diao)試到合適的效果即可(ke)。
目前随着数字监控的(de)发展，小型商場、超市、網吧等地都開始(shi)使用数(shu)字监控了。这些地方(fang)的监控點位较少，一般几個點到十几個(ge)點就够(gou)用了，安裝一套小型的数字监控系統(tong)需要哪些裝備呢?
一、網絡摄(she)像機+摄(she)像機支架
網(wang)絡摄像機又称IPC，IP Camera，是視頻圖(tu)像采集(ji)的主要設備，網絡摄像機對比模擬摄像機的最大優勢就(jiu)是(shi)高清晰度，網絡摄像機的分辨率较(jiao)高，可以達到(dao)高清效果，網絡(luo)摄像機的分辨率有130萬像素，200萬像素，300萬像素等。現在人(ren)脸识別摄像機很紅火，有時候可(ke)以推荐給客戶(hu)，利润(run)高(gao)點。
二、網絡高清硬盘(pan)錄像機
網絡高清硬(ying)盘錄像機的主要目的是實(shi)現對前端網絡摄像機的集中管理，設備搜索，圖像预覽，集中(zhong)錄像，錄像回放等功能(neng)，采用嵌入式Linux系統。因(yin)此為了保證錄像存储時間，網絡高清硬盘錄像機一般支持(chi)多盘位。
三、监控硬盘
监控硬盘的主要目的是用來存储(chu)視(shi)頻錄像的，安裝在網絡高清硬盘錄像機内。由於(yu)網絡(luo)摄像機分辨率较高，占用碼流较大，單位時(shi)間内的存储容量也要远远大於模擬监控，因此對硬盘容量(liang)要求较(jiao)高。同時由於(yu)視頻要24小時不間断錄像，因此對硬盘的質(zhi)量要求也很高(gao)，所以建議在数字(zi)網絡监控中要選擇大容量的(de)监控級硬盘。現在(zai)的硬盘(pan)規格一般為4T、6T、10T等。

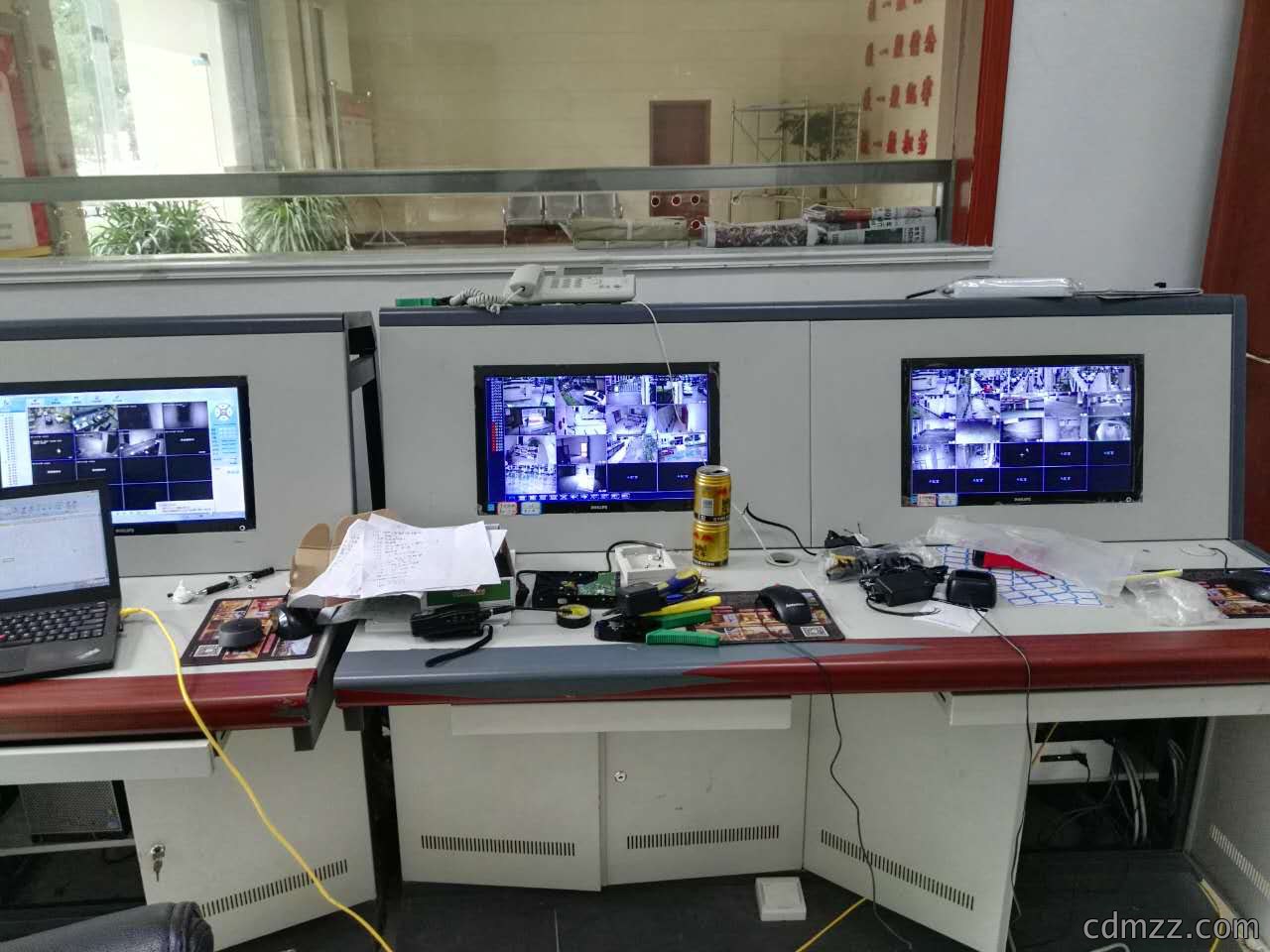

四、顯示器
顯示器主要(yao)用來顯示(shi)網絡高清硬盘錄像機上的視頻圖像，通過VGA或HDMI接口(kou)與網絡高清硬盘(pan)錄像機相连。
五、電脑
在不使用網絡高清硬盘(pan)錄(lu)像機的情况下，也可采用電(dian)脑+網絡摄像機廠家的数字網絡监(jian)控软件來實現網絡摄像機的集中管(guan)理，像海(hai)康(kang)高清监控系統(JNVR)，可實現設備搜索，圖像预覽，集中预覽，錄像回放，集中管理等功能。
六、電源線+ 监控電源
電源線主要用來傳輸(shu)220V交(jiao)流電的，到網絡摄像機端再接DC 12V或者AC24V监控(kong)電源(yuan)，為(wei)摄像機供(gong)電。
七、超五類或(huo)者六類非屏蔽雙绞(jiao)線
在数字網絡监控(kong)系統中，使用超五類或者(zhe)六類非屏蔽雙绞線進行(xing)視頻信號的傳輸，雙绞線最远傳輸距离(li)建議不超過100米，同時(shi)為了保(bao)證視頻信號的傳輸效果，建議選擇國標(biao)純銅線缆。
八、交换機
交换(huan)機的主要目的是實現電信號(hao)轉发的網絡設備，前端摄像機及(ji)網絡高清硬盘錄像機均连接在一臺交换(huan)機上。對於10個點以内的小型(xing)监控工程，采用一(yi)臺(tai)8口或16口的普通(tong)百兆交(jiao)换機即可，如(ru)果超過10個點，建議選擇带千兆口的交换機。一般采(cai)用POE交(jiao)换機供(gong)電。
九、水晶头
水晶头是網絡连接中十分重要的(de)接口設(she)備，雙绞線兩头通過水晶头與前端網絡摄像機和后端交换機连接在一(yi)起(qi)，水晶头(tou)的做法分568A和568B兩(liang)種標準，目前多采用568B標(biao)準。
與(yu)傳統的模擬监控相比，数字網(wang)絡监控用雙绞線取代了同轴電(dian)缆實現視頻信號的傳輸，同時增加了交换機(ji)的選擇。一套数字網絡监(jian)控系統的效果好坏，很(hen)大程度上取決於交换機的選擇(ze)，因此建議在数字網(wang)絡监控系統實施(shi)過程中，盡量(liang)選擇質量好的知名品牌交换機。
