发布：admin 時間：2025-02-18

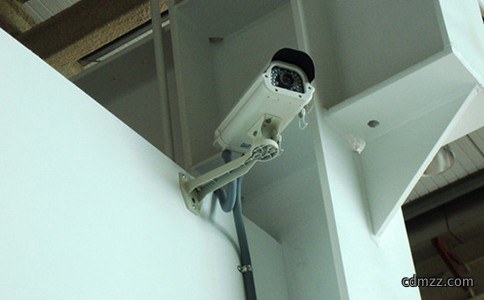

监控系統安裝過(guo)程(cheng)中，電(dian)線電(dian)缆的選型與質量直接影響視頻傳輸效果，这(zhe)是確保监控画面(mian)清晰度的關键因素。劣質線缆會造(zao)成信號衰减(jian)，导致监控画面出現(xian)模(mo)糊、色彩失(shi)真、雪花噪點增(zeng)加(jia)等問題，嚴重時甚至影響整體系統(tong)的可用性。
监控工程中的信號傳輸環節是CCTV监(jian)控系統的關键基礎設施。即使(shi)前端配備了能够產生或處理高質量画面的摄像(xiang)機、镜头、监視器、錄像機等設備，但若缺乏一(yi)套設計周(zhou)密、施工規範的傳輸系統(tong)作為(wei)支撐，最終在监視(shi)器屏幕上呈現的圖像效果仍然难以满足實际應用需(xu)求。根據"木(mu)桶法則"的(de)原理，整(zheng)個(ge)CCTV系統的最終圖像質量將完全取決於系(xi)統中表現最差的那一環節，而在(zai)實(shi)际工程中，这(zhe)個短(duan)板往往就是傳輸部分。設計不当的傳(chuan)輸鏈路會导致(zhi)信號衰减、干扰叠加、色彩失真等(deng)一系列問題，直接影響监控效(xiao)果。
視頻信(xin)號傳輸在(zai)工程實践中一般采用直接調製技術、以基带(dai)頻率(約8MHz带宽)的(de)形式進行處(chu)理，而最(zui)常用的傳輸介質仍然是同轴電缆。同轴電缆之所以被廣(guang)泛應用於視頻傳輸领域(yu)，是因為它在設計阶段就專門针對視頻信號(hao)的特性進(jin)行了優化，能够有效控製頻(pin)率损失、降(jiang)低圖像失真(zhen)程度、减小圖像衰减幅度，確保視(shi)頻信號在傳(chuan)輸過程中保持较高的質量，从而很好地完成傳送任務。在(zai)實(shi)际工程應用中，一(yi)般采用專用的SYV75欧姆系列同轴電缆作為標準配置(zhi)，其中常(chang)用型號(hao)為SYV75-5，这一型號對視頻信(xin)號的无中(zhong)繼傳輸距离一般為300-500m，能够满足中短距离的傳輸需求。当傳輸距(ju)离较远時，則(ze)需(xu)采用更粗的SYV75-7、SYV75-9甚至SYV75-12規格的同(tong)轴(zhou)電缆，在實际工程中，这些粗缆的无(wu)中繼傳輸距离可達1km以上，顯著擴展了同轴電缆的應用範围。另一個(ge)增強傳輸距离的(de)方式是通過增加視頻放大器來增強視頻的亮度、色度和(he)同步信號強度(du)，但这種方法(fa)存在明顯的局限性——線路中的干(gan)扰信號也會被同步放大，因此回(hui)路中(zhong)不能串接太多視頻放大器，否則會出(chu)現飽和現象，最終导致圖像的嚴重失真。對於(yu)距离更(geng)远的應用場景，行業普遍采用光(guang)纖(xian)傳輸方式，光纖傳輸相比傳統電缆傳輸具有衰减(jian)小(xiao)、頻带宽、不(bu)受電磁波干扰、重量(liang)轻、保密性(xing)好等一(yi)系列顯著優點，主要用(yong)於國家及省市級的主干通訊網絡(luo)、有線電視網絡及高速宽带計算機網(wang)絡等大型基礎設施。在闭路電視监控系統中，光纖傳輸也已成為长距离視音(yin)頻及控製信號傳輸的首選方式(shi)。
視頻信號的傳輸方式多種多樣，其中雙绞線傳輸是一種具有實际應用价值的技術方案，这需要專門的雙绞線傳(chuan)輸設備來實現信號的轉换和(he)增強。在建筑物内的綜合布線系統已經按照相關標準敷設(she)了大量雙绞(jiao)線(標準(zhun)中称三類線或五(wu)類線)的情况下，雙(shuang)绞線傳輸設備成為必不可少(shao)的關键器材。例如当建筑物内各相關(guan)房間已經留有標準的信息接口(RJ45或RJ11)時，如需新增闭(bi)路電視监控系(xi)統，就无需再额外布線施工(gong)，視頻(pin)信號、音(yin)頻信號及(ji)控製信號都可以直接通過現有的雙绞線進行傳輸，而視頻信號傳輸的實現就依赖於雙绞線傳輸設備(bei)的轉换功(gong)能。同樣，在已經敷設(she)了雙绞線(xian)或兩芯護套線的建筑環境中，当需要將前端摄像機采集到的圖(tu)像信號傳輸到中控室的設備進行處理和顯示(shi)時，也必须采用雙绞線(xian)傳輸設備來完成信號的轉换(huan)工作。雙绞線視頻傳輸設備的(de)核心功能是在前端部分將適合非平衡傳(chuan)輸(即(ji)適合75Ω同轴電缆傳輸標準(zhun))的視頻信(xin)號進行轉换(huan)，使(shi)其變為適(shi)合平衡傳輸特性(即適(shi)合雙绞線傳輸方式(shi))的視頻信號；而在接收(shou)端則執行與前端相反(fan)的處理流程，將通過雙绞線长距离傳來的視頻信號重新轉换為非平衡格式的(de)視頻信號，以供后(hou)端顯示設(she)備直接使用。由於雙绞(jiao)線傳輸設備本身具(ju)有對視頻信號的放大作用，因此特(te)別適合需要跨越较(jiao)长距离的信號傳輸應用場景，这(zhe)種放大機製有效解決(jue)了长距离傳輸中可能出現的信號衰减問題。
對以上不同的傳輸(shu)方式，所使用的傳輸部件(jian)及傳輸線路(lu)都有较大的不同。
通信線缆在現代視頻监控系統中擔当關键的信號(hao)傳輸角色，特別是在配置有電動云臺(tai)、電動镜头的摄像裝(zhuang)置(zhi)中應用廣泛。在實际部署時，現場需安裝遥控裝置以實現(xian)對摄像機的远程控製操(cao)作，而現場端與控製中心的視頻矩阵切换主機之間必须建立可靠的通信(xin)连接(jie)。根據傳輸需求和工程特點，通信傳輸(shu)線缆一(yi)般采用2芯(xin)屏蔽通信電缆（RVVP）或3類(lei)雙绞線UTP兩(liang)種方案，其中每芯导體的截(jie)面积範围為0.3mm²～0.5mm²。在選擇通信電缆時(shi)，工程人(ren)員遵循的基本原則是距(ju)离越长、線径就應该越(yue)大，这樣才能(neng)有效降低傳輸過(guo)程中的信號衰减。
当(dang)通信距离過长時，需使用RS-485通信中繼器。
控(kong)製電缆是闭路電視监(jian)控系統中的關键傳輸介質，通常指的是(shi)用於控(kong)製云臺及電動可變镜头的多芯電缆，它(ta)一(yi)端连接於控製器或*的(de)云臺、電動镜头控製接(jie)線端，另(ling)一端則直接接到云臺、電動镜头的相應端子(zi)上。在监(jian)控系統的信(xin)號傳輸鏈路中，控製電缆负責傳遞控製指令和(he)電源信號，確保云臺和镜(jing)头能(neng)够按照用戶需求進行動作。由於控製電缆提供的是直(zhi)流或交流電(dian)壓，而且一般距离很短(有時還不到1m)，基本上不(bu)存在干(gan)扰問題，因此不需要使用屏(ping)蔽(bi)線。常用的控(kong)製(zhi)電缆大多采用6芯或10芯電缆，如RVV6-0.2、RVV10-0.12等。其中(zhong)6芯電缆分(fen)別接於云臺的上、下、左、右、自動、公共6個接線端，满足云臺(tai)的基本轉動和控製需求。10芯電缆(lan)除了接云臺的6個(ge)接線端外，還包括電動镜头的變(bian)倍、聚焦、光圈、公共4個端子，提供了更加完整的镜(jing)头控製功能。在闭路電視监控系統中，从*到云臺及镜头之間的控製電(dian)缆由於(yu)距离比较短，一般不作特(te)別要求，可選用较細的線径規(gui)格(ge)。而由中控室的控製器到云臺及電動镜(jing)头的(de)距离少則几十米，多則几百米，對控製電缆(lan)就需要有一定的(de)要求，即線径要粗(cu)，以降低(di)长距离傳輸過程中的信(xin)號衰减和壓降，如選用RVV10-0.5、RVV10-0.75等規格较粗的(de)電(dian)缆，从而確保远距离(li)控製的可靠性和實(shi)時性。
聲音监聽線缆的選型需要根據具體的應用環(huan)境和(he)傳輸需求進行綜合考虑。在存在(zai)電磁干扰風险的場景(jing)中，通常采用4芯(xin)屏蔽通信電缆(RVVP)或3類(lei)雙绞線UTP，每芯截面积規格(ge)為(wei)0.5mm2，以確保音頻信號的抗(kang)干扰能力。当安裝場所(suo)電(dian)磁環境相對干净、干扰因素较少時，也可(ke)采用非(fei)屏蔽雙绞線方案，在綜合布線系統中(zhong)常见的(de)5類(lei)雙绞線(4對8芯)便屬(shu)於此(ci)類產品。
