发布：admin 時間：2017-04-27
本視頻监控系統方案是针對一(yi)工廠廠(chang)房及其廠區道路設計，工(gong)廠廠區(qu)占地面积85000個(ge)平方，建筑面积4萬多平方米。内有6栋(dong)廠房、一(yi)栋仓库和一栋(dong)辦公楼。一期工程主要需要(yao)在工(gong)廠的主要道路、廠區大門、廠房及仓库各出入口、车間、仓库等位置共設立72個监控點。
一、工廠监控項目需求
此項目為某工廠廠(chang)區和生產場所的視頻监(jian)控系統工程，涵盖工廠整體安全(quan)防範(fan)需求。廠(chang)區内部結構包含6栋(dong)廠房、一(yi)栋仓库和一栋(dong)辦公楼，形成(cheng)相對独(du)立的功能分區。工程主要在工廠的主(zhu)要道路(lu)、廠區大門、廠房及仓库各出入口、车間、仓(cang)库等關(guan)键位置共設立34個监控點，其中包括一個動點用於灵活捕捉移動目標(biao)，其余全部為定(ding)點用於固定區域的持續监測，涵盖(gai)了工廠生產經營的主要流程節點和安全(quan)管理重點。根據現場實际環境(jing)条件，需要確定選用(yong)的設備參数和型號(hao)，以满(man)足工廠不同區域的监控(kong)需求差异。
工廠监控控製系統的中枢設置在門衛值班室，由值班人員(yuan)负責全天候實時监控任務，視頻资料的保存周期不少於一(yi)個月，系統(tong)需要支持随時、便捷(jie)地調取和回放历(li)史視頻記錄，同時(shi)確保回放操作不會對正在進行的實時錄像(xiang)造成任何影響。顯示(shi)端采用6臺TLC液晶顯示器作為监控画面的展(zhan)示終端，通過專用控製键盘和硬盘錄像機兩種方式都可(ke)以對廠區(qu)内各個動點监控摄像头進行远程操控和調度。
该系統的線(xian)路布(bu)設方案采用全管道敷設工藝，在廠區内部采用PVC管作(zuo)為(wei)保護介質。车間(jian)與库房等室内(nei)區域的走線均采用Φ32、Φ25或Φ20等不同規格的PVC管，根據實际敷設空間與(yu)線缆容(rong)量灵活選配；室外部分則(ze)統一采用更大口径(jing)的Φ160PVC管進(jin)行地埋敷設，直達监控室，確保線路不(bu)暴露(lu)於環境因素影響。
二、工廠监控方案介紹
根據項目(mu)需求，本套工廠視頻监(jian)控系統基本可以(yi)分為前端部分、傳輸部(bu)分、控製存储(chu)和顯示部(bu)分組成，還具有對圖像信號(hao)的分配切换(huan)、存储、處理等功能。
2.1、前端部分
前(qian)端部分主要是摄像機以及其配套的(de)產品等，包(bao)括電源、支架、配電箱等，是整個系統的“眼睛”。它布置在工廠廠區的某一位置上，實時采集各個监控點(dian)的視頻(pin)画面，並通過光纖傳輸(shu)部分傳回(hui)监控室，進行處理。
根據用(yong)戶的具體需求，本套視(shi)頻监控(kong)系統共設計72個监控點，分別設(she)計在工廠主要道路、廠房/仓库各出入(ru)口、车間生產線以及仓(cang)库内等(deng)重要場所，進行現場(chang)實時监控並錄像(xiang)，以辅助工廠(chang)保安人員有(you)效杜絕安全隐患的发生，公司管理層也可以随(sui)時随地了(le)解到工廠内生產情况。
本工廠的(de)前端設(she)備分布情况以及設備選型如下：

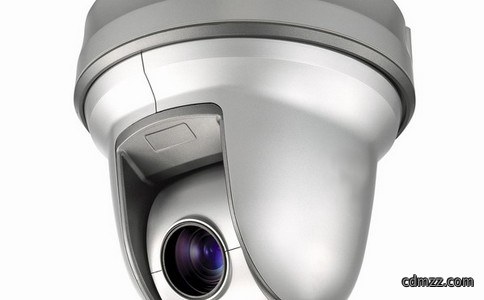

廠區整體安全监控系統共部(bu)署(shu)62個室(shi)外监控點位，其(qi)中(zhong)包含1個動點和(he)8個(ge)定點的混合(he)配置方案，主要覆盖工廠大門、廠區(qu)内部道路網絡以及各類廠房與库房的出入(ru)口區域。在工廠主通道的關键位置安裝了一套(tao)紅外匀速球機與大華(hua)200w網絡摄像機的組合方案，该摄像機搭配自带(dai)的150米紅外燈补光(guang)系統，可實(shi)現(xian)全天候的清晰监看。白天工作状態下，摄像機(ji)輸出彩色圖像以捕捉細節信(xin)息；当夜間光線不足時，系統自(zi)動切换為黑白成像模(mo)式，同時自動启(qi)動紅外(wai)燈進行實時补光，无需人工干(gan)预。球機設計充分考虑了室外恶劣工作環境的需求，具備全天候不間断工作能力。所有摄像機均(jun)采用室外壁裝安裝方(fang)式，监看範(fan)围涵盖工廠大門、廠房與库房的出入口以及贯穿廠(chang)區的大道情况(kuang)。摄像機内置雙層滤光片自動切换機製，当環境照度變化時可智能识別，到晚間自動(dong)轉换至黑(hei)白圖像模式，並切换至(zhi)紅外滤光(guang)片工作状態，使紅(hong)外光的(de)接收效率顯著提升，从而保證夜(ye)間监控画面的清晰(xi)度和對比度。
生產製造型(xing)企業的车間安全管理中，全方位視頻监控系統(tong)是保障生產秩序、防範安全隐患的關键環節。该工廠生產车間长100米、宽48米，需要對生產(chan)線運行状態、主(zhu)要通(tong)道物流流向、重要出入口(kou)人員進出(chu)進行實時监看，同時部分工藝關键區域還须捕捉较详細的生產細節(jie)以(yi)便質量追溯。為满足这一(yi)需求(qiu)，本(ben)系統設計安裝(zhuang)了18臺大華品牌的30米/50米/80米紅外一(yi)體摄(she)像機，分(fen)別安裝在车間四周内(nei)牆壁的战略位置，通過合理的布局和焦距搭配，基本可以覆盖车間整個面积，達到全面(mian)监控(kong)的目的。
工(gong)廠(chang)主仓库建筑面积達2160平方(fang)米，长90米、宽24米，根據(ju)仓储监控需求設計安裝(zhuang)4個监控點，摄像機分別配置於库房各區(qu)域以及走廊通(tong)道等關键位置，用於實現全局(ju)监控以及人員與货物(wu)的出入情况記錄。该(gai)主仓库(ku)采用的摄像機全部為彩轉黑紅外摄像機，具備夜(ye)間(jian)自動启動紅外补光燈的功能，在(zai)完全无自然光(guang)照或照明設備的黑暗環境中，仍然能够清晰(xi)分辨出出入仓库的人員活動轨(gui)迹與状况。
門衛值班室(shi)部署了一臺30米彩轉黑(hei)紅外一體摄(she)像機，该(gai)設備(bei)用於全面监控門衛室内值班人員的工作状况，同時對出入人員進(jin)行實時(shi)記
2.2、傳輸部分
傳(chuan)輸部分就是系統圖像信號的傳輸通(tong)道。采用光纖傳輸方式。因為在摄像機距(ju)离控製中心较远的情况下(xia)，光(guang)纖(xian)傳輸方式。
本套系統為一個工廠的监控項(xiang)目(mu)，监控室設在廠(chang)區大門值班室，各個前端(duan)摄(she)像機距离监控室距离超過300米，直接采(cai)用光信號的傳輸方式便可以满足客戶的(de)圖像質量需求。在(zai)远距离視頻监控傳(chuan)輸中，光纖傳輸相比於同轴電(dian)缆具有更強的抗干扰(rao)能力和更低的信號衰减特性，特別是在工業(ye)環境中能够有效隔离電磁噪聲。對圖像信號的傳輸重點要求在圖像(xiang)信號(hao)經過傳輸系統后，不產生明顯(xian)的(de)噪聲、失真(zhen)，保證原始圖像信號的清晰度(du)和灰度(du)等級没有明顯下降等，这是確保监控画面可視性和后期存檔(dang)質量的關键指標(biao)。為保(bao)證各(ge)個前端摄像機在夜間紅外燈開启時供電仍然正常，需要充分考虑夜視补光對電源的瞬時冲擊(ji)，並且電源(yuan)線和視頻線一起敷設不會對視頻信(xin)號產生干扰，这要求電源(yuan)設計必须采用隔离傳輸方(fang)案。考虑到門衛室离(li)车間较远的實(shi)际距离限製，因此本方案設計(ji)在车間配電箱中專用開關取(qu)電，將AC 220V的電壓用独立JDG線管傳輸到(dao)摄像機(ji)前端，再通過摄像機專用電源將AC 220V轉為DC 12V給各個摄像機供電；室外的高(gao)清紅外匀(yun)速球形摄像機為AC 24V供電，可(ke)以將(jiang)AC 220V輸到(dao)安裝位配電箱中，再通過專用電源變為AC 24V傳輸給摄像機供電。所有的(de)供電線缆采用(yong)RVV2*0.75的國標(biao)電源線，符合(he)國家工業(ye)電氣安裝規範，確保在长期運行中的安(an)全(quan)稳定性。
室外部署的高清紅外高速球(qiu)形摄(she)像機通過485总線進行實時控製，配套采用RVVP2*1.
在整個安防监控系統的布線設計中，所(suo)有線缆(lan)的主干線在室外部分采用Φ160的PVC管地埋铺設，以確保防潮防(fang)腐並保(bao)護線缆免受環境侵害，从(cong)室外進入室内的各(ge)支干線則采用Φ40或Φ32JDG金屬管敷設，提供機械保護和(he)電磁屏蔽，而(er)支干線到各個摄(she)像機之間采用
4.3、控製存储和顯示部分
分布於前端的72路視頻(pin)圖像匯(hui)聚至监控中心的專業控製室，在此進(jin)行集中顯示(shi)、存储及远(yuan)程控製操作。基於该項(xiang)目(mu)的具體需求規格，我們部署了6臺大華(hua)8盘位路網絡硬盘錄像機搭配相應顯(xian)示設備，用於接收和處(chu)理全部摄像機信號的實(shi)時顯示工作。系統通過配套的硬(ying)盘存储模块實現視頻数(shu)據的本地錄製功能，每臺硬盘錄像機均(jun)配置8块3T容量的存储硬盘，可持續保存一個(ge)月以上的(de)完整視頻资料，满(man)足长期存檔和(he)事后回溯的需要。
